VMware NSX 4.2 - 平滑升级

发表于2026-08-30|更新于2026-08-30|VMware

|总字数:341|阅读时长:1分钟|浏览量:

NSX可以利用NSX Edge集群，ESXi集群、NSX Manager进行平滑逐个进入维护模式升级，可在保持业务不中断的情况下进行升级。

NSX系列文章：https://songxwn.com/tags/NSX/

下载升级预检查包和升级包 pub and mub

升级预检查包，用于升级前检查兼容性。命名如：VMware-NSX-upgrade-bundle-4.2.4.1.0.25554964-pre-check.pub

下载升级包，包命名如 VMware-NSX-upgrade-bundle-4.2.4.1.0.25554964.mub

两者版本必须一致

下载地址 /VM/NSX/4.2.4.1/ ：https://songxwn.com/VMware-Enterprise-Downloads/

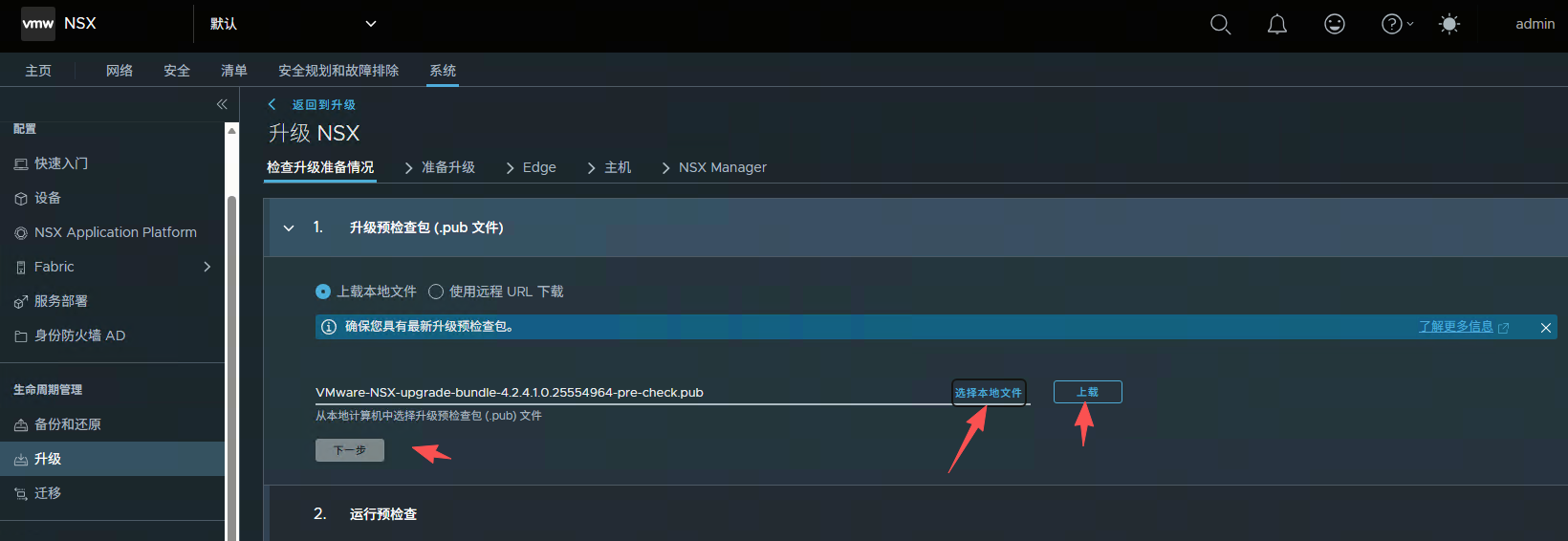

上传升级前包

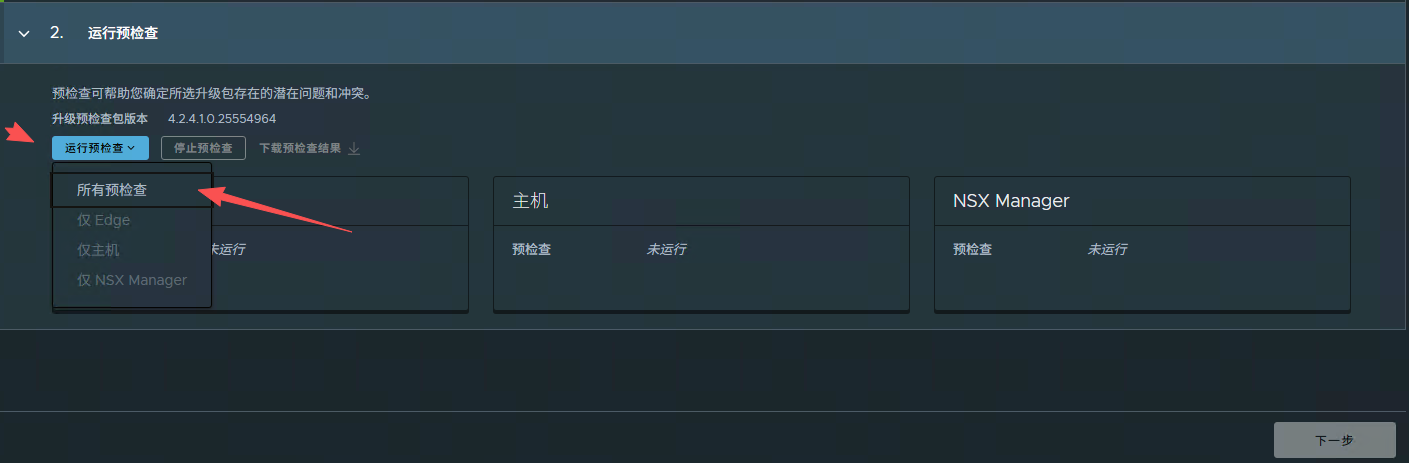

进行升级预检查

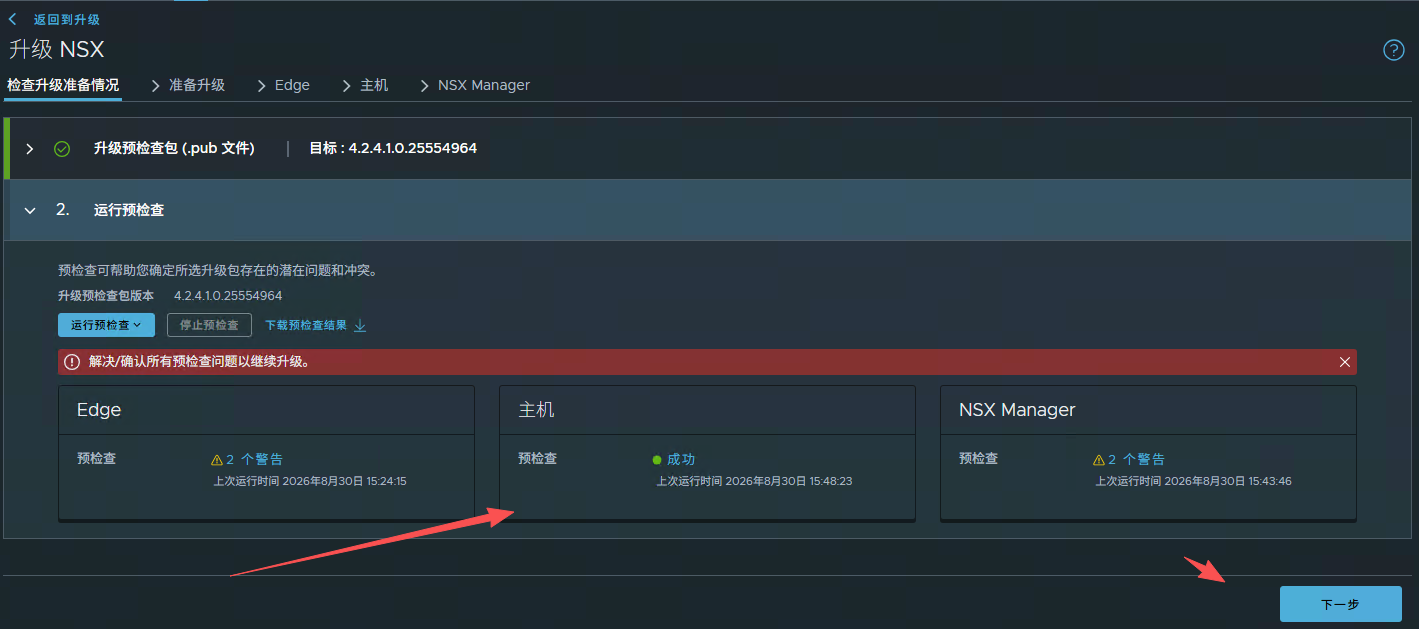

预检查没有错误就可以继续升级了。

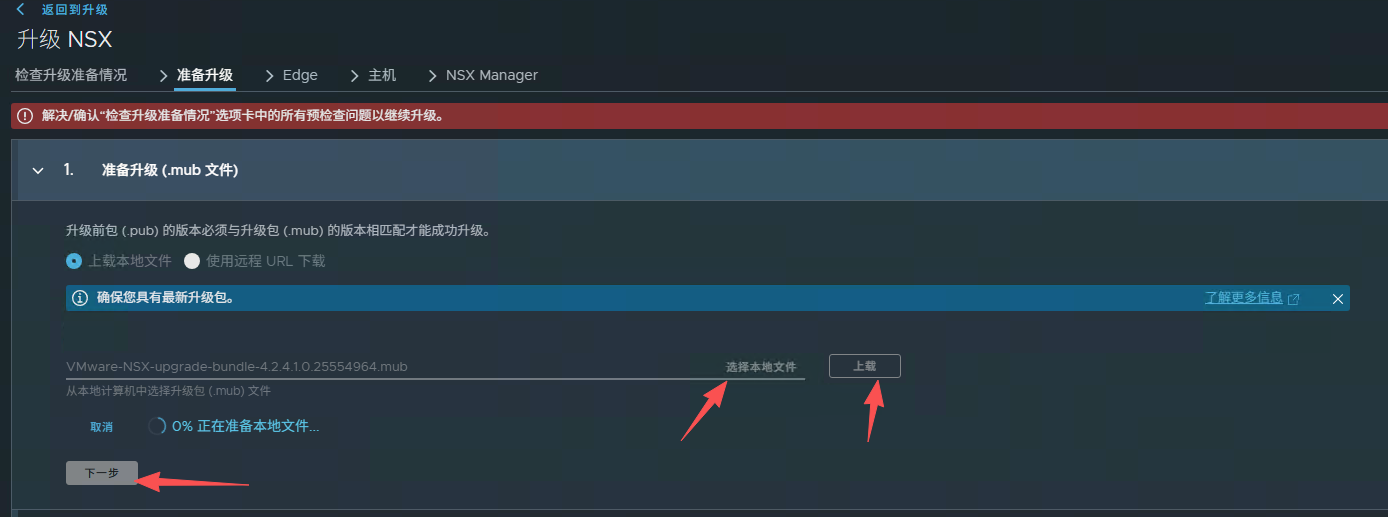

上传更新包

选择mub包，主要要和pub版本相同，

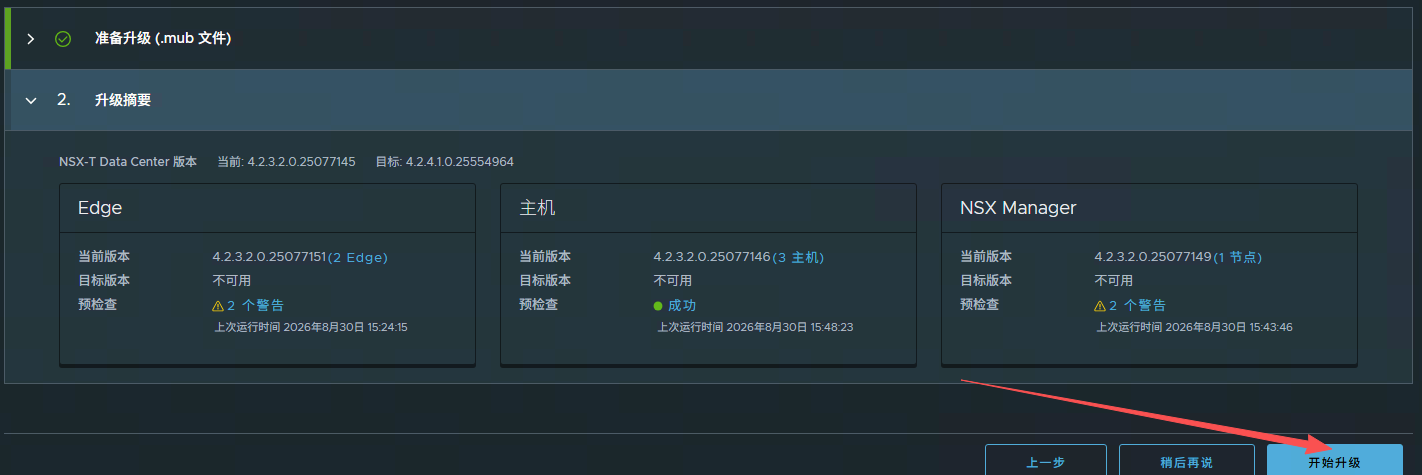

上传检查完成后继续下一步。

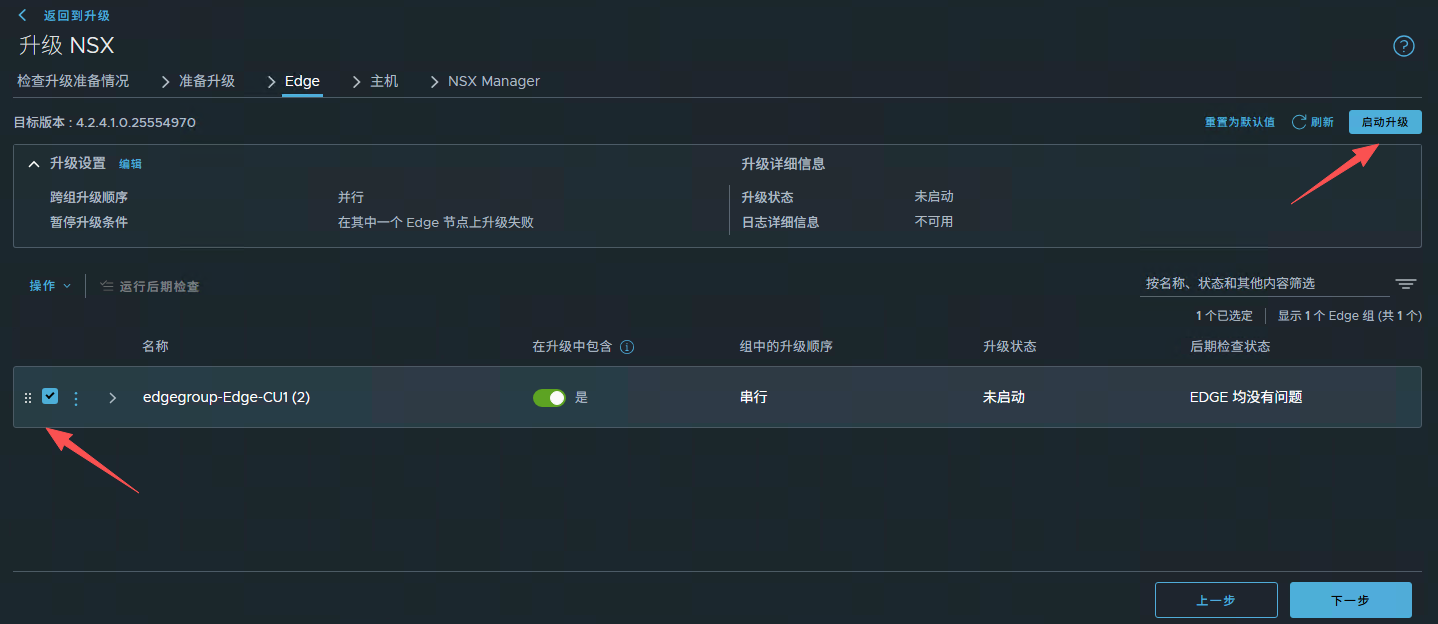

升级Edge

升级设置 - 跨组升级顺序

串行每个组逐个升级
并行是所有组同时升级，当然会只按个升级节点，进入维护模式后逐个升级，防止业务有影响。

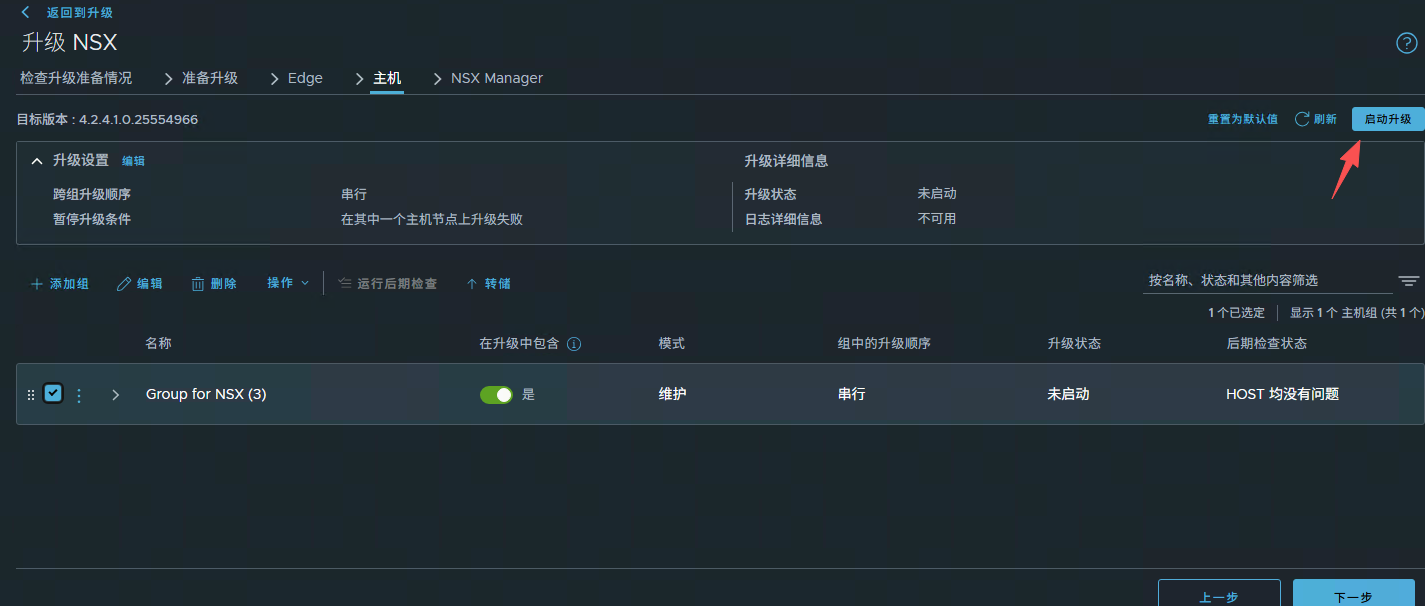

升级ESXi 主机

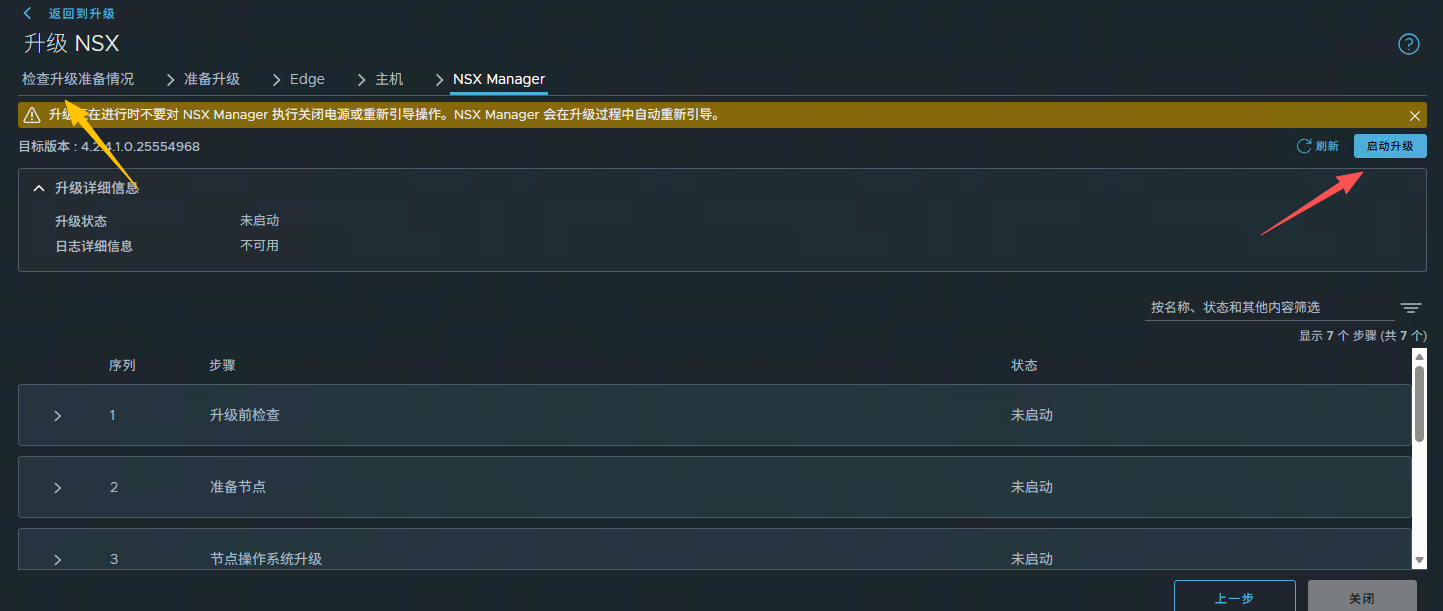

升级 NSX Manager

如果启动升级是灰色的，需要去检查升级准备情况里面确认警告信息。
